Cabo de conexão SM G657 MPO APC para LC Fan-out 24F / Monomodo 24 fibras MTP APC para LC Tipo B

Descrição resumida:

+ Nome do produto:

Cabo de conexão MPO APC para LC Fan-out 24F

Cabo monomodo de 24 fibras MTP APC para LC, tipo B.

+ Tipo de conector:

MPO-24 APC

MTP-24 APC

+ Tipo de pino:

Com alfinete: Masculino

Sem alfinete: Feminino

+ Tipo de fibra: Monomodo G657A1

+ Contagem de fibras: 24F

+ Diâmetro do cabo: 3,0 mm

+ Material da bainha externa do cabo: LSZH, ONFR, PVC

+ Comprimento do cabo tronco: Personalizado

+ Diâmetro de abertura: 2,0 mm

+ Comprimento do leque aberto: 50 cm

+ Método de polaridade: Tipo A, Tipo B, Tipo C

+ Aplicação: Painel de Conexão, Caixa de Módulos

Preço FOB:US$ 0,50 - 9.999 / peça

Quantidade mínima de encomenda:100 peças

Capacidade de fornecimento:10.000 peças por mês

Envie-nos um e-mail

Detalhes do produto

Etiquetas do produto

Cabo de conexão MPO APC para LC Fan-out 24F / Monomodo 24 fibras MTP APC para LC

Estrutura:

Conector Lado A + Cabo Principal + Conector Lado B

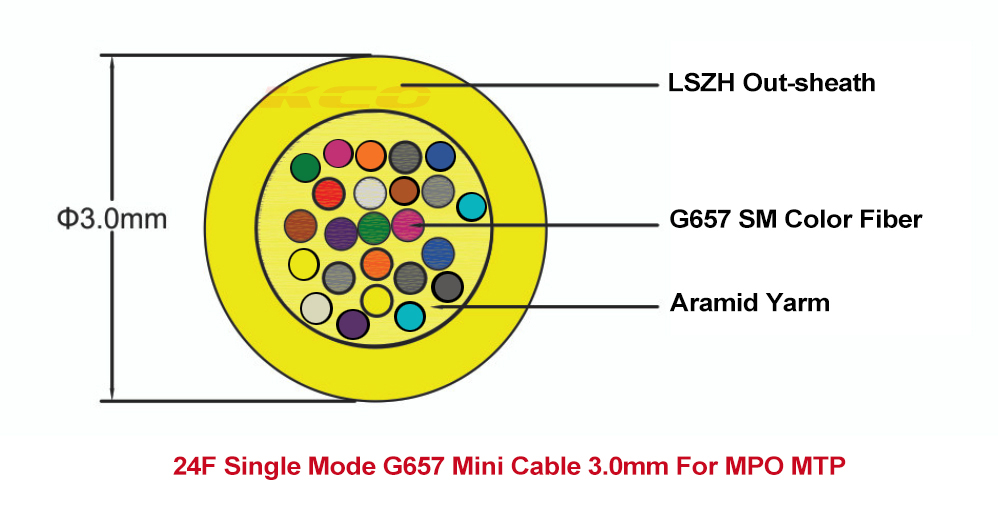

Cabo mini MPO APC / MTP APC 24F SM G657 3,0 mm LC/UPC Duplex

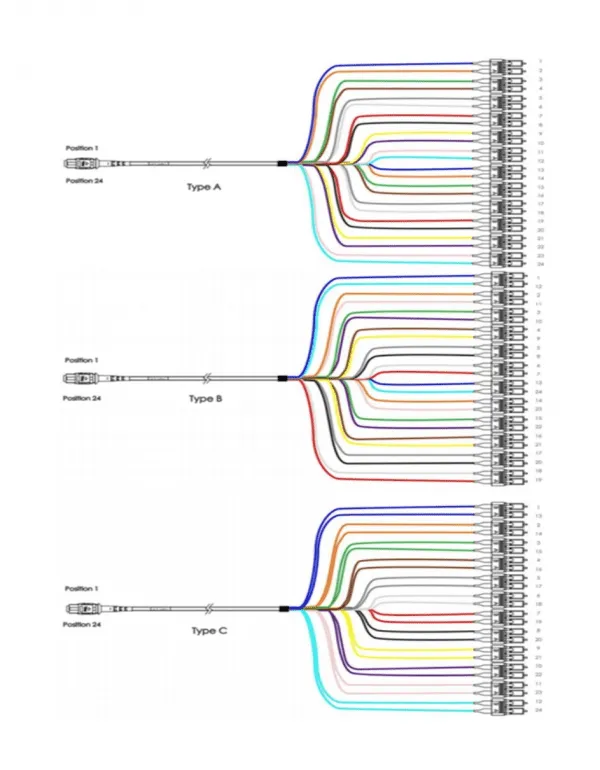

Cabo de chicote 24F MPO para LC / MTP para LC com polaridade

- Para um cabo de chicote MPO para LC de 24F / cabo de chicote MTP para LC, o mapeamento depende se você está usando uma polaridade padrão Tipo A, Tipo B ou Tipo C.

- A configuração mais comum é o Tipo B (Rollover), que mapeia o pino 1 do conector MPO para o canal 12 do lado LC e o pino 2 para o canal 11.

- O mapeamento exato da polaridade depende do padrão de cabeamento estruturado (TIA-568) que você está seguindo:

+ Tipo A (Direto): A fibra 1 conecta-se à fibra 1, a fibra 2 à fibra 2 e assim por diante. Para garantir o alinhamento correto de transmissão e recepção (Tx para Rx), uma das extremidades do enlace requer um cabo de conexão crossover padrão (A para B).

+ Tipo B (Invertido/Rollover): A fibra 1 conecta-se à fibra 24, a fibra 2 à fibra 23 e assim por diante. Este método é muito popular para patch de hardware direto (como transceptores de 40G/100G), pois inverte automaticamente a transmissão e a recepção de forma transparente.

+ Tipo C (Pares Invertidos): Os pares de fibras adjacentes são invertidos (ex.: 1↔2, 3↔4, 5↔6). Isso mantém o alinhamento padrão de transmissão/recepção sem a necessidade de cabos de crossover, mas requer cabos tronco cuidadosamente configurados.

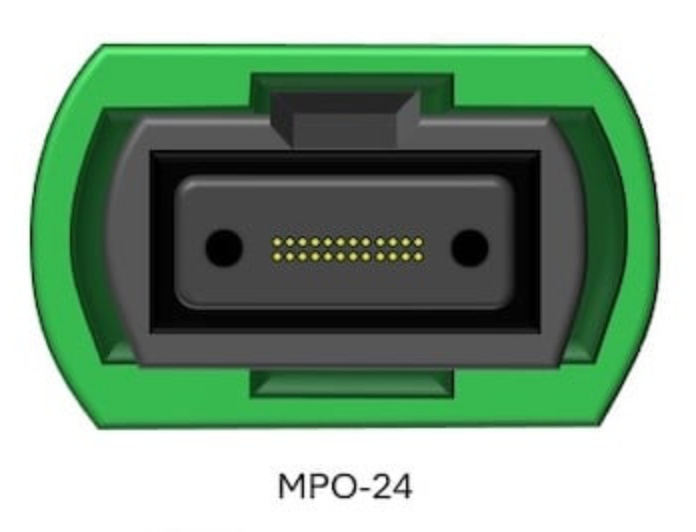

Conector APC MPO 24F / MTP APC

Informações detalhadas sobre o pedido

- Conector do lado A:

MPO/APC 24F,

MTP/APC 24F

- Conector do lado A:

Macho

Fêmea

- Cabo: Cabo micro de alta densidade G657A1 monomodo de 3,0 mm

- Contagem de fibras: 24fo

- Conector Sice B:

LC UPC Duplex

LC UPC Unitboot Duplex

- Diâmetro de abertura: 2,0 mm

- Comprimento do leque: 30 cm, 50 cm

- Comprimento: personalizado

- Polaridade: Tipo A, Tipo B, Tipo C

- Perda de Inserção: Elite (ULL), Padrão.

- Etiqueta: personalizada

- Quantidade: Pedido mínimo de 1 unidade

Aplicações

+ FTTx (FTTA, FTTB, FTTC, FTTH, FTTO, etc.)

+ Interconexão de Data Centers

+ WAN/LAN

+ Sala de controle da estação ferroviária de alta velocidade

+ Centro de dados de IA

+ Centro de dados Star-link

+ Centro de dados bancário

Especificações

Tipo	Modo único		Modo único		Modo múltiplo
	(APC Polonês)		(UPC Polonês)		(PC Polonês)

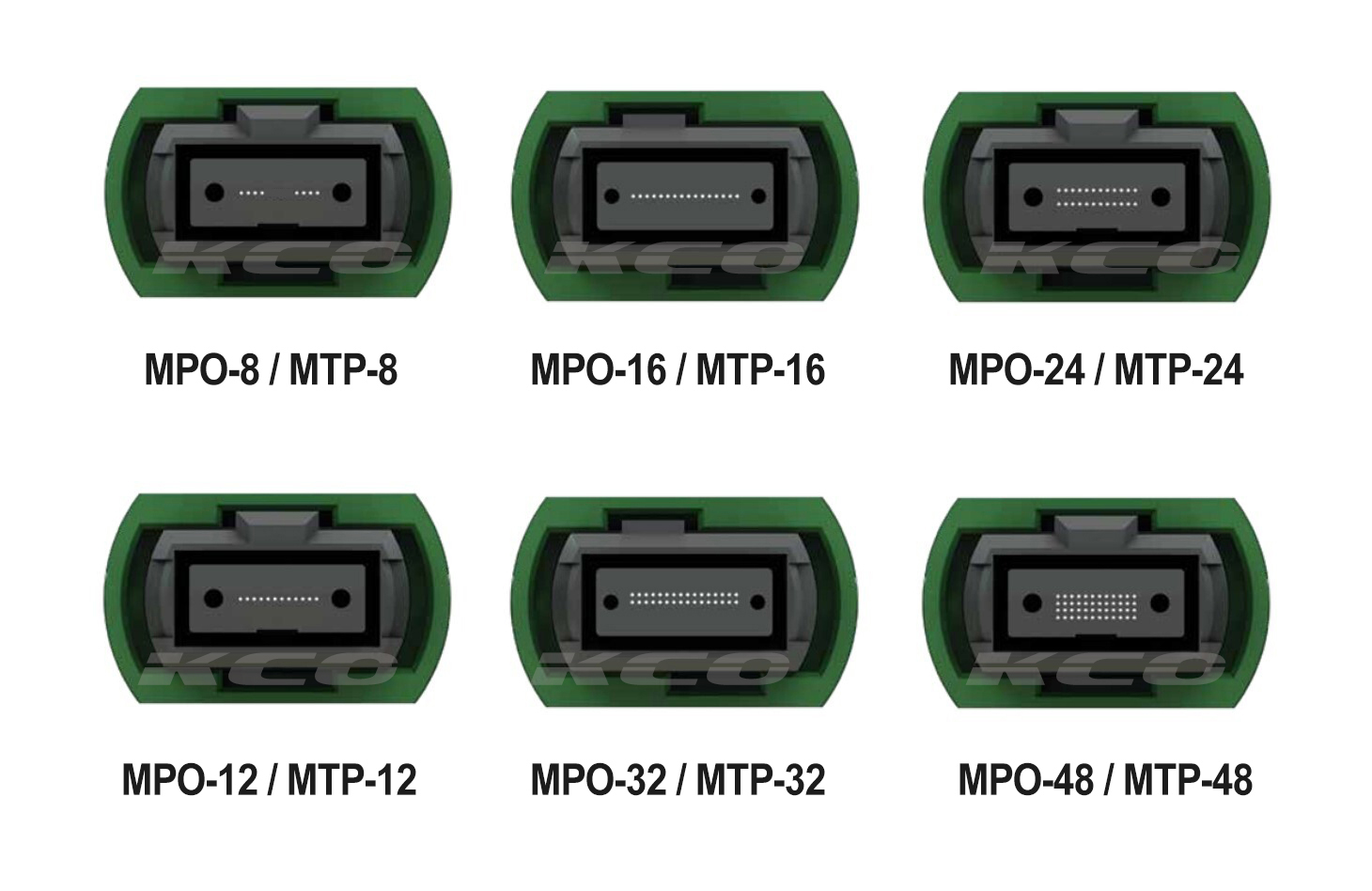

Contagem de fibras	8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f
Tipo de fibra	G657A1, G657A2		G657A1, G657A2		OM1, OM2, OM3, OM4, OM5, etc.
Perda máxima de inserção	Elite	Padrão	Elite	Padrão	Elite	Padrão
	Perda ultrabaixa		Perda ultrabaixa		Baixa perda
	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,60 dB
Perda de retorno	≥60 dB		≥60 dB		NA
Durabilidade	≥500 vezes		≥500 vezes		≥500 vezes
Temperatura de operação	-40℃~+80℃		-40℃~+80℃		-40℃~+80℃
Comprimento de onda de teste	1310nm		1310nm		1310nm
Teste de inserção-tração	1000 vezes<0,5 dB
Intercâmbio	<0,5 dB
Força anti-tração	15 kgf
