Cabo de fibra óptica multimodo OM3-150 MPO-12 / Cabo tronco de fibra óptica OM3 MTP-12 de 10 m, 20 m e 30 m

Descrição resumida:

+ Nome do produto:

Cabo de conexão óptica OM3-150 MPO-12

Cabo tronco de fibra óptica OM3 MTP-12

+ Tipo de conector: MPO-12, MTP-12

+ Pino do conector:

Masculino (com alfinete)

Feminino (sem alfinete)

+ Tipo de fibra:

Multimodo OM3-150

Multimodo OM3-300

+ Contagem de fibras: 12F

+ Diâmetro do cabo: 3,0 mm

+ Material da bainha externa do cabo: LSZH, ONFR, PVC

+ Comprimento do cabo tronco: Personalizado

+ Aplicação: Painel de Conexão, Caixa de Módulos

Preço FOB:US$ 0,50 - 9.999 / peça

Quantidade mínima de encomenda:100 peças

Capacidade de fornecimento:10.000 peças por mês

Envie-nos um e-mail

Detalhes do produto

Etiquetas do produto

Cabo de conexão OM3 MPO / Cabo tronco OM3 MTP

- Um cabo de fibra óptica OM3 MPO-12 MTP-12 é um cabo de alta densidade com múltiplas fibras, que utiliza fibra multimodo de 50/125µm otimizada para laser.

- Normalmente revestido por uma capa azul-turquesa, ele é projetado especificamente para redes de curto alcance de 10G, 40G e 100G.

- Oferece uma distância de transmissão de até 300 metros para redes 10G e até 70 metros para redes 40G ou 100G.

Padrão Ethernet	Velocidade total	Desagregação da faixa de fibra óptica	Distância OM3
10GBASE-SR (Tronco)	10 Gbps	6 links duplex de 10G	300 metros
40GBASE-SR4	40 Gbps	4 x 10G Transmissão / 4 x 10G Recepção (4 ociosos)	100 metros
100GBASE-SR4	100 Gbps	4 x 25G Transmissão / 4 x 25G Recepção (4 ociosos)	70 metros
100GBASE-SR2 (BiDi)	100 Gbps	2 pistas de 50G sobre pares duplex	70 metros

Cenário de enlace de rede	Gênero exigido	Polaridade necessária	Aplicação típica
Acoplamento direto de dispositivos	De mulher para mulher	Tipo B (Crossover)	Conecta um transceptor QSFP diretamente a outro.
Painéis de Conexão Estruturados	De mulher para mulher	Tipo A (Passagem Direta)	Estabelece conexões através de cassetes de servidor localizadas.
Uplinks do switch de backbone	De homem para homem	Tipo B (Crossover)	Acasala duas linhagens distintas de troncos femininos.

Conector multimodo MPO MTP

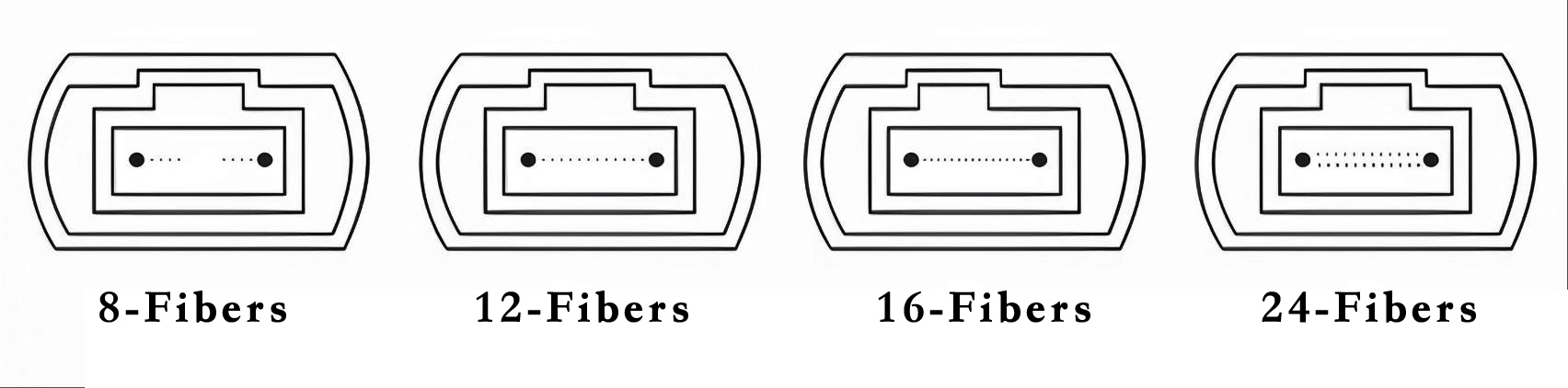

- O conector multimodo MPO (Multi-Fiber Push-On) / conector multimodo MTP é uma interface de fibra óptica de alta densidade que combina várias fibras (normalmente 8, 12, 16, 24, 32 ou 48 fibras) em uma única conexão.

É amplamente utilizado em centros de dados, sendo ideal para transmissões paralelas (como Ethernet de 40G ou 100G) e implantação rápida de cabos.

- Principais características:

+ Ponteiras planas: ponteiras planas de contato físico ultra (UPC).

+ Alojamento com código de cores:

OM3, OM4: Cor Aqua

OM5: Cor Lima

+ Configuração de gênero:

Feminino: sem alfinete

Masculino: com alfinete

Informações detalhadas sobre o pedido

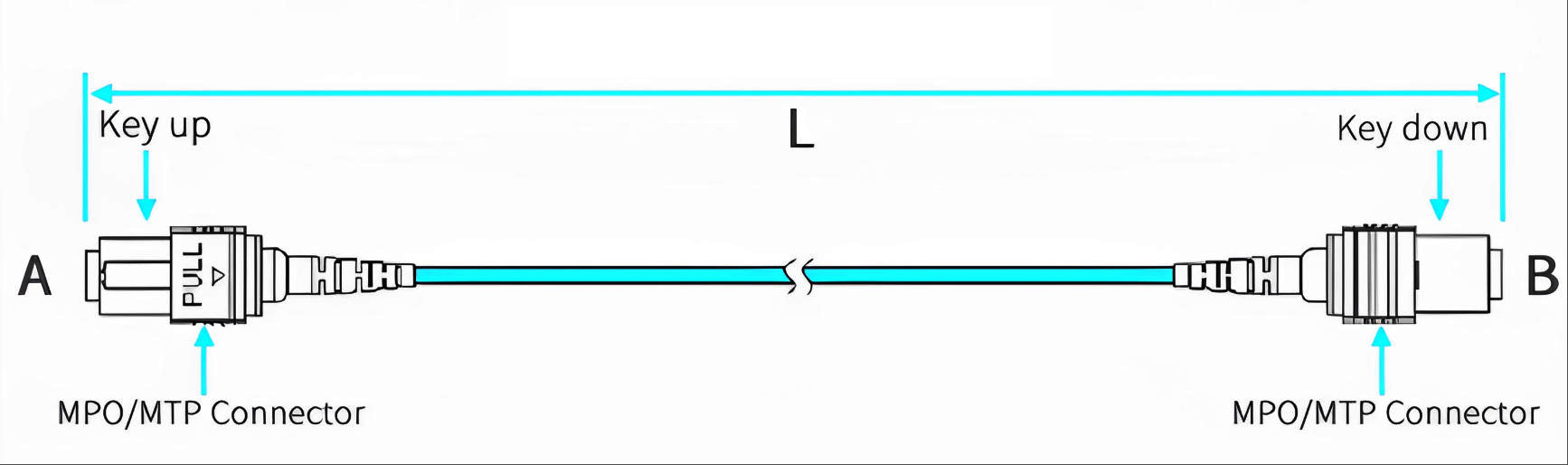

Estrutura: Conector lateral A + Cabo + Conector lateral B

- Conector do lado A:

MPO-12 Feminino

MPO-12 Masculino

MTP-12 Feminino

MTP-12 Masculino

- Cabo:

Cabo micro multimodo OM3-150 de alta densidade 3,0 mm

Cabo micro multimodo OM3-300 de alta densidade 3,0 mm

- Contagem de fibras: 12fo

- Conector Sice B:

MPO-12 Feminino

MPO-12 Masculino

MTP-12 Feminino

MTP-12 Masculino

- Comprimento: personalizado

- Polaridade: Tipo A, Tipo B, Tipo C

- Perda de Inserção: Elite (ULL), Padrão.

- Etiqueta: personalizada

- Quantidade: Pedido mínimo de 1 unidade

Aplicações

+ FTTx (FTTA, FTTB, FTTC, FTTH, FTTO, etc.)

+ Interconexão de Data Centers

+ WAN/LAN

+ Sala de controle da estação ferroviária de alta velocidade

+ Centro de dados de IA

+ Centro de dados Star-link

+ Centro de dados bancário

Especificações

Tipo	Modo único		Modo único		Modo múltiplo
	(APC Polonês)		(UPC Polonês)		(PC Polonês)
Contagem de fibras	8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f		8f, 12f, 16f, 24f, 32f, 48f
Tipo de fibra	G657A1, G657A2		G657A1, G657A2		OM1, OM2, OM3, OM4, OM5, etc.
Perda máxima de inserção	Elite	Padrão	Elite	Padrão	Elite	Padrão
	Perda ultrabaixa		Perda ultrabaixa		Baixa perda
	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,75 dB	≤0,35 dB	≤0,60 dB
Perda de retorno	≥60 dB		≥60 dB		NA
Durabilidade	≥500 vezes		≥500 vezes		≥500 vezes
Temperatura de operação	-40℃~+80℃		-40℃~+80℃		-40℃~+80℃
Comprimento de onda de teste	1310nm		1310nm		1310nm
Teste de inserção-tração	1000 vezes<0,5 dB
Intercâmbio	<0,5 dB
Força anti-tração	15 kgf
