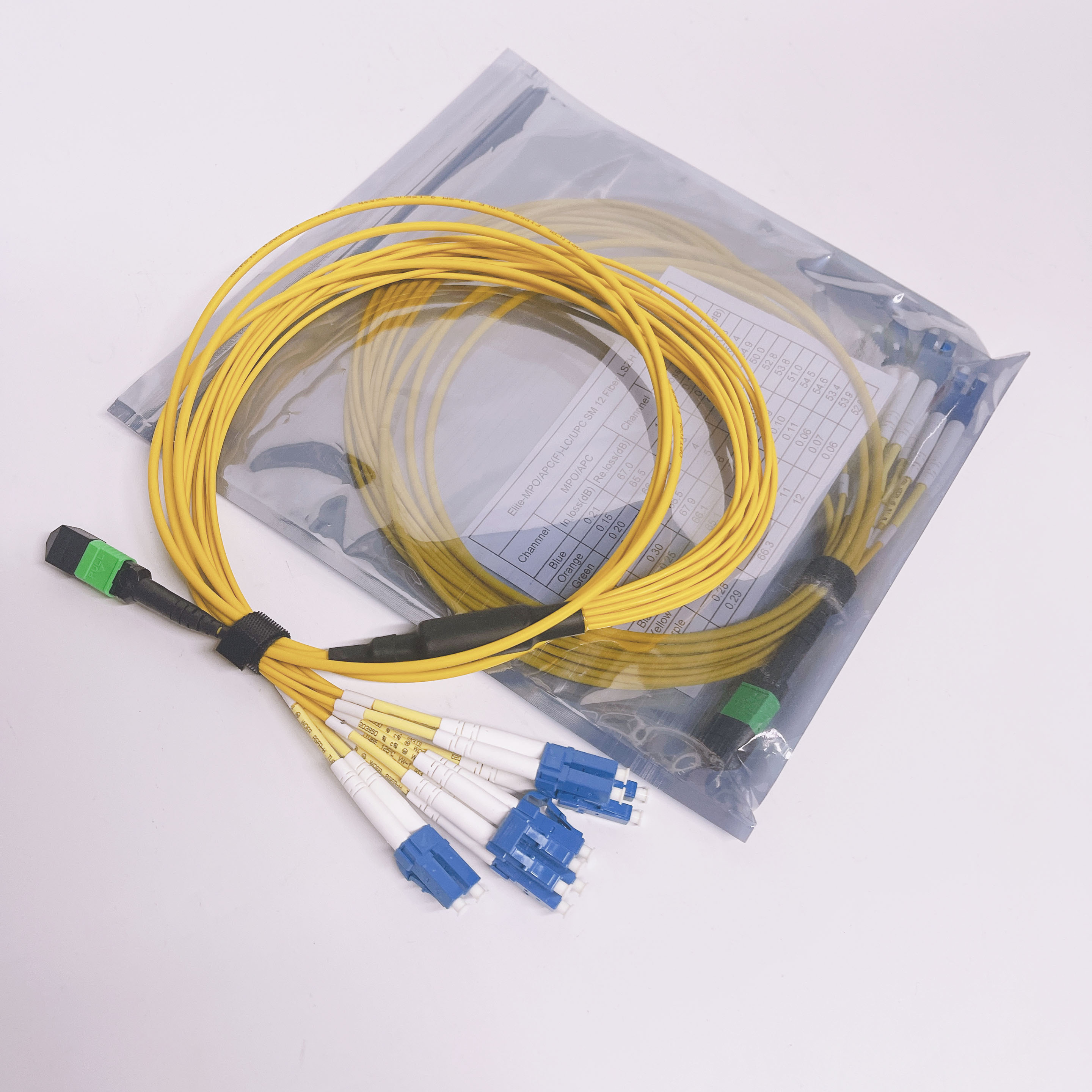

Cabo de conexão de modo único 12F MPO APC para LC / Cabo de chicote MTP APC para LC SMF com 12 fibras

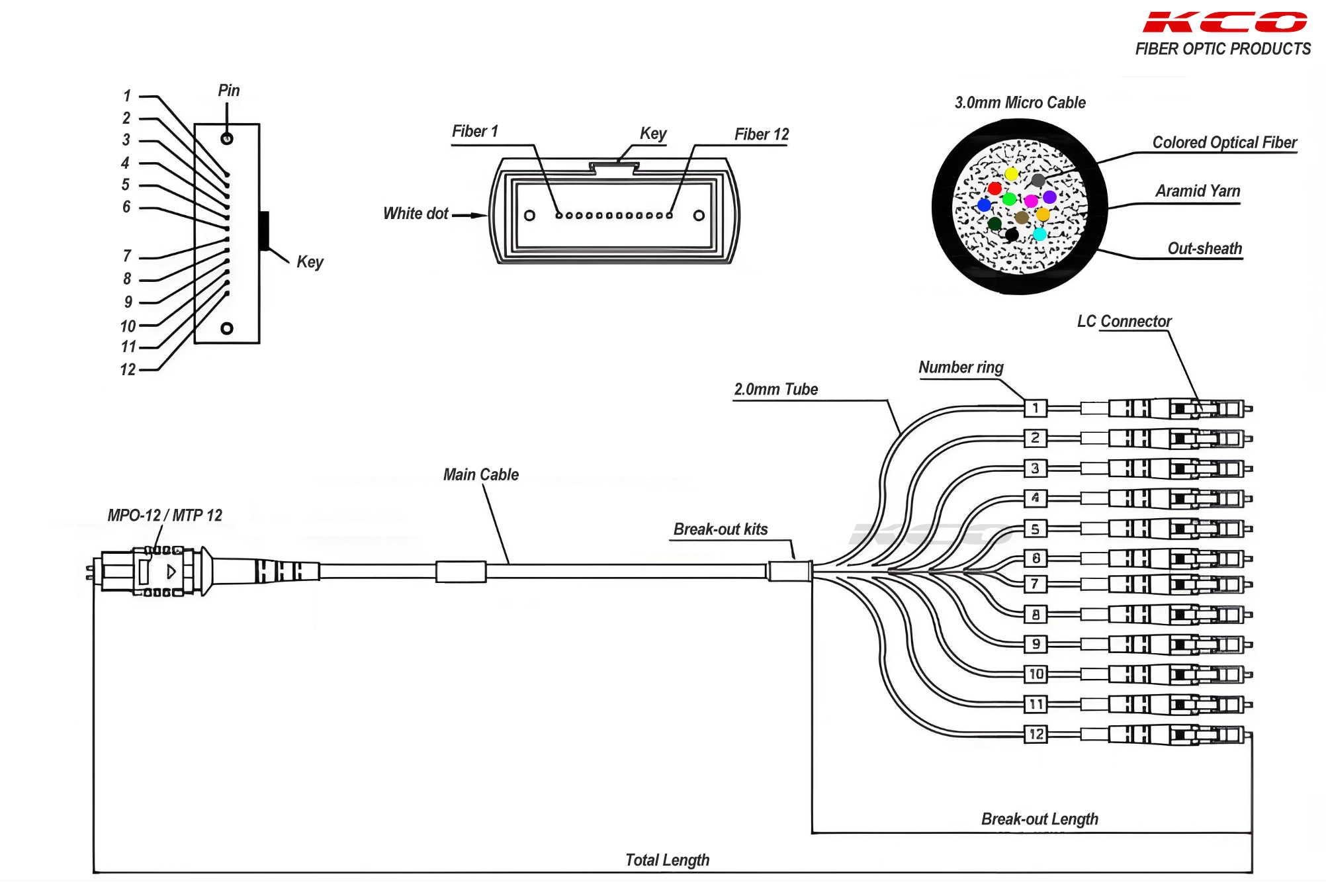

- O cabo breakout MPO APC para LC / MTP APC para LC 12F mapeia um único conector MPO/MTP de 12 fibras em 6 conectores LC duplex.

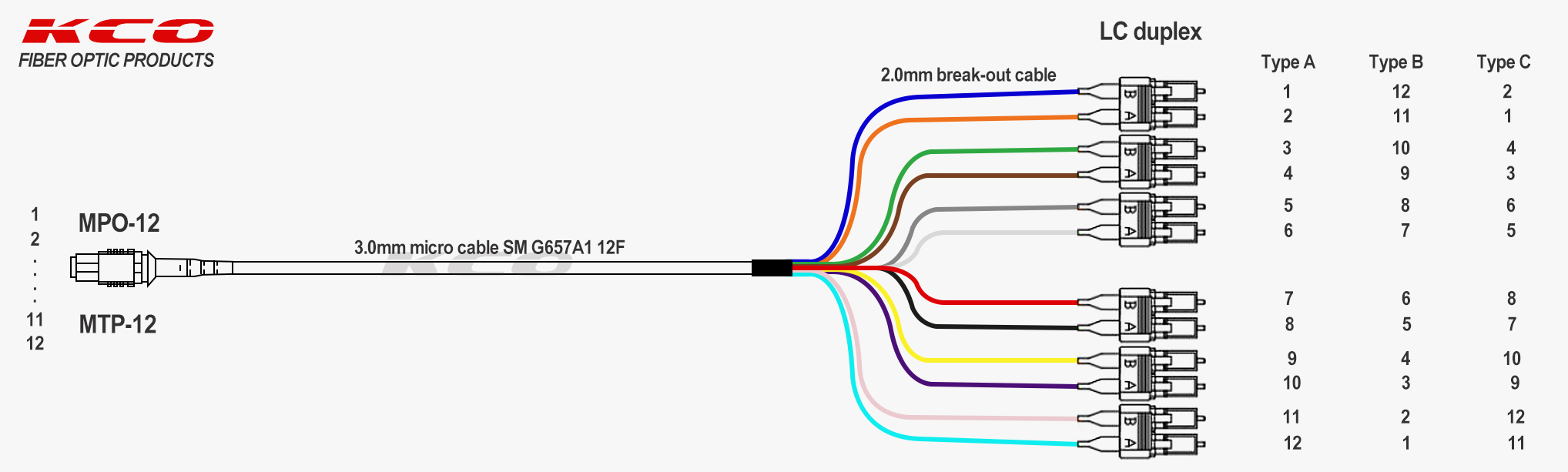

- O método de polaridade desses cabos determina como as linhas de transmissão (TX) e recepção (RX) são roteadas entre as duas extremidades. Existem 3 tipos de polaridade, conforme descrito abaixo:

+ Polaridade Tipo A (Passagem Direta)

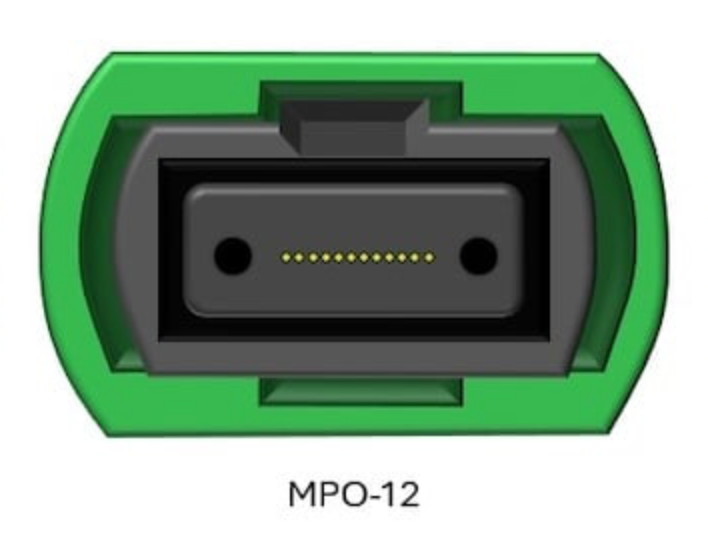

Mapeamento dos pinos: A fibra 1 no conector MPO conecta-se à fibra 1 no conector LC, a fibra 2 à fibra 2 e assim por diante.

Alinhamento de teclas: Utiliza uma configuração de tecla solta para tecla pressionada.

Caso de uso: Utilizado principalmente para conectar troncos de backbone pré-terminados em implantações padrão de cassetes modulares. Como as portas LC são duplex (TX/RX), será necessário "cruzar" o TX/RX com um cabo patch padrão A-para-B em uma das extremidades para garantir que o sinal chegue ao receptor de rede.

+ Polaridade Tipo B (Cruzada / Invertida)

Mapeamento dos pinos: a fibra 1 no MPO conecta-se à fibra 12 no lado LC, a fibra 2 à fibra 11 e assim por diante.

Alinhamento de teclas: Utiliza uma configuração de tecla levantada para tecla levantada.

Caso de uso: Este é o método mais comum para conexões diretas entre transceptores (por exemplo, óptica paralela de 40G/100G) e aplicações de breakout, pois fornece a inversão correta de TX para RX internamente.

+ Polaridade Tipo C (Pares Invertidos)

Mapeamento de pinos: os pares de fibras são invertidos; a fibra 1 no MPO é mapeada para a fibra 2 no LC, a fibra 2 é mapeada para a fibra 1 e assim por diante.

Alinhamento de teclas: Utiliza uma configuração de tecla levantada para tecla levantada.

Caso de uso: Normalmente utilizado para cabeamento estruturado com troca de pares diretamente em canais LC duplex, embora seja menos comum para óptica paralela moderna.
