Multiplexador por divisão de comprimento de onda (FWDM) de fibra óptica FTTH com 3 portas, 1310, 1490 e 1550 nm, SC/UPC e SC/APC.

Multiplexador por Divisão de Comprimento de Onda (WDM) de 3 Portas FTTH com Filtro, 1310, 1490 e 1550 nm, Fibra Óptica FWDM SC/UPC SC/APC - Imagem em Destaque

Descrição resumida:

• Técnicas comprovadas de fabricação de FBT

• Desempenho da banda larga

• Estável ambientalmente

• Insensível à polarização

• Embalagem em miniatura ou reforçada

• Conectores e cabos padrão disponíveis

• Produzido por tecnologia de fusão.

• Baixa perda de inserção (IL)

• Alto nível de isolamento-

• Baixa perda dependente da polarização (PDL)

• Filtro WDM de 1×2 portas com design compacto

• Ampla faixa de comprimento de onda operacional

• Alta confiabilidade e alta estabilidade

Envie-nos um e-mail

Detalhes do produto

Etiquetas do produto

Especificações

Tipo		FWDM
Comprimento de onda operacional T: comprimento de onda de transmissão R: comprimento de onda de reflexão 1310±50, 1490±10, 1550±10 1610±10, 1625±25, 1650±20	nm	T1550 R1310/1490
		T1490 R1310/1550
		T1310 R1490/1550
		T1550/1610 R1310/1490
		T1550/1625 R1310/1490
		T1625 R1310/1490/1550
		T1650 R1310/1490/1550
Perda de inserção de transmissão	dB	≤0,80
perda de inserção de reflexão	dB	≤0,60
Isolamento do canal de transmissão	dB	≥30
Isolamento do canal de reflexão	dB	≥17
PDL	dB	≤0,1
estabilidade térmica do comprimento de onda	nm/℃	≤0,003
estabilidade térmica da perda de inserção	dB/℃	≤0,005
Diretividade	dB	≥55
Perda de retorno	dB	≥45
Temperatura de operação	℃	-20~+70
Temperatura de armazenamento	℃	-40~+85

Nota: 1. É possível personalizar.

2. Especificado sem conector, e adicione uma perda adicional de 0,2dB por conector.

Descrição do produto

•O Multiplexador por Divisão de Comprimento de Onda com Filtro de Fibra Óptica (FWDM) é baseado na tecnologia de filtro de película fina, ambientalmente estável.

•Esses dispositivos combinam ou separam luz em diferentes comprimentos de onda dentro de uma ampla faixa espectral.

•Eles oferecem baixíssima perda de inserção, baixa dependência de polarização, alto isolamento e excelente estabilidade ambiental. A alta capacidade de gerenciamento de potência pode ser alcançada por meio de um processamento exclusivo de cabos adaptadores e um revestimento antirreflexo de alta qualidade.

•Esses componentes têm sido amplamente utilizados em EDFAs, amplificadores Raman, redes WDM e instrumentos de fibra óptica.

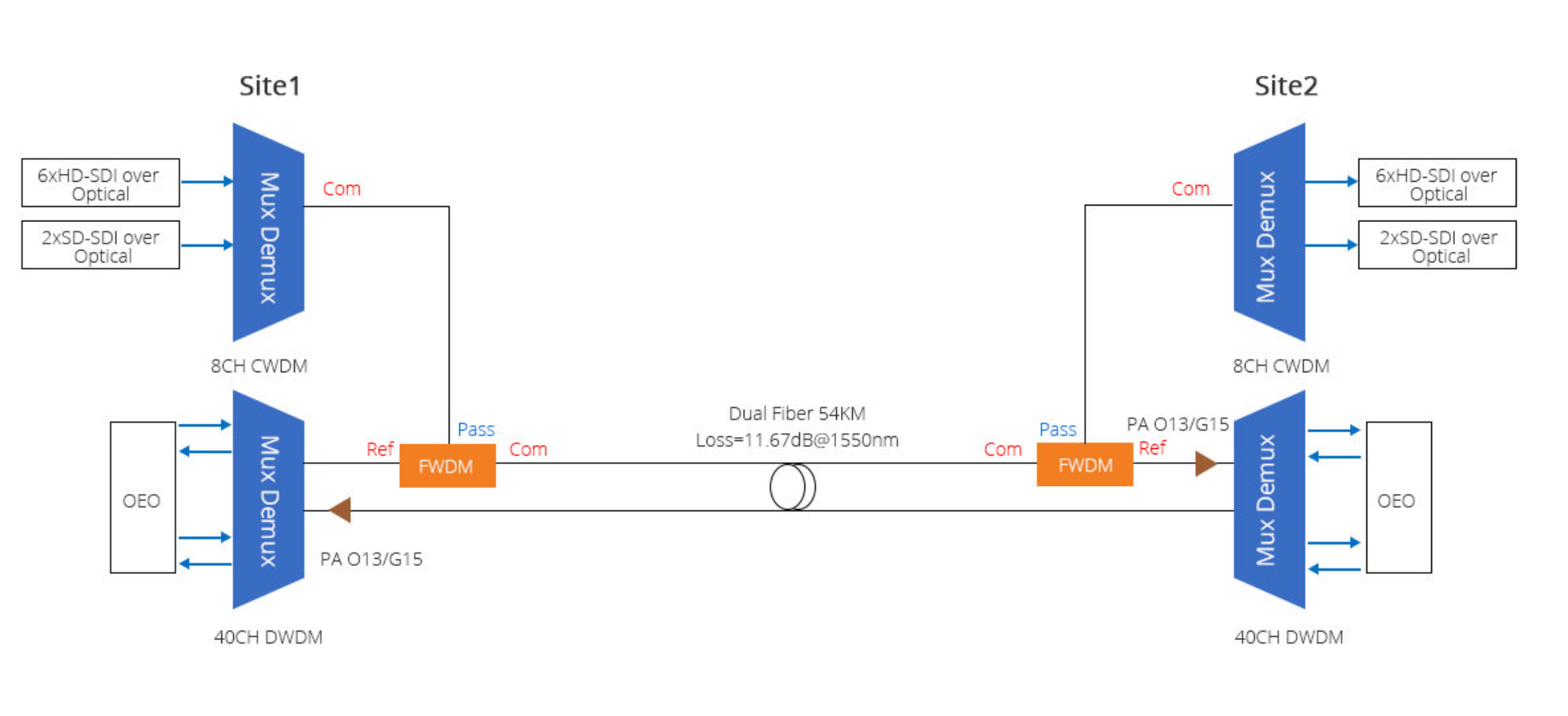

•Multiplexador por Divisão de Comprimento de Onda com Filtro (FWDM), o FWDM T1550 R1310&1490 pode realizar multiplexação e demultiplexação de sinais ópticos de dois canais 1550/1310 e 1490.

•Multiplicador de capacidade de transmissão de fibra óptica única, amplamente utilizado na modernização de redes de fibra óptica e CATV, etc.

•O dispositivo apresenta baixa perda de inserção, caminho óptico livre de epóxi, alta taxa de extinção, alta confiabilidade e alta estabilidade.

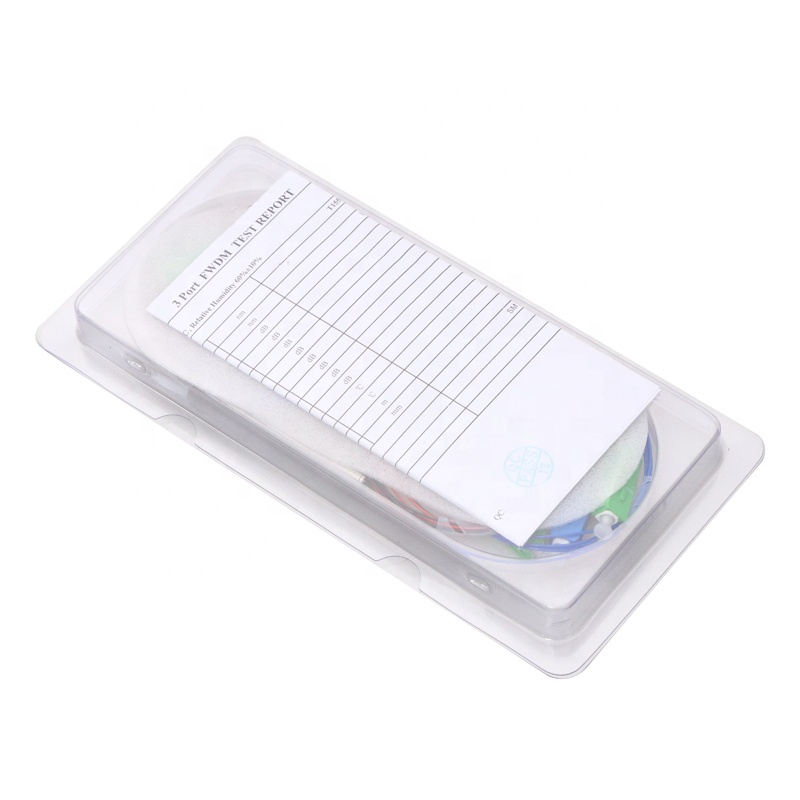

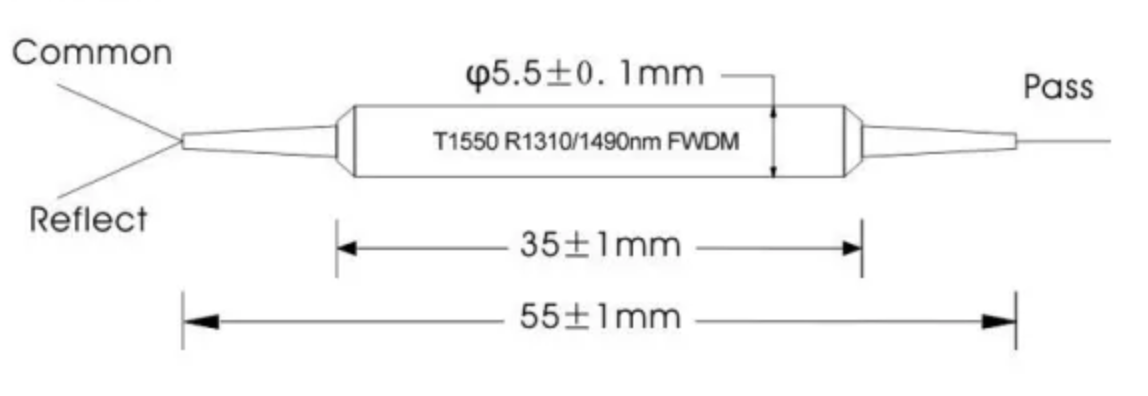

•Embalagem: Tubo de aço, caixa modular preta em ABS.

•Fibra óptica nua, cabo de entrada/saída de 0,9 mm, 2,0 mm e 3,0 mm.
